Poudlard Harry Potter

[keroliver]

C'est note.

Je crois que je peux finir le terrain et la geographie avec tout ca.
A moi de bosser.

On commence les batiments.

Etape 2. Creer les batiments sous Metasequoia
2a creer les murs verticaux
2b creer les toits
2c creer les accessoires

A toi de choisir l'ordre de creation des batiments.
Pour chaque batiment, relever:
- les coordonnees au sol,
- la hauteur des murs verticaux
- autant de details que possible sur les toits.
- accessoires = fenetres, cheminees, arches
- les tourelles
Dans certains cas, une photo de l'accessoire peut etre utile.

Pour chaque groupe de batiments, on peut:
1- garder le (0,0,0) d'origine,
2- ou alors determiner une nouvelle origine, par exemple un coin du batiment et ensuite deplacer le batiment sur son support.

C'est parti

A+

[keroliver]

Le Chateau a la date du 27-02-2013

fichier supprime.

[Dudulepiot]

Ah frustration : je suis pas chez moi pour poster ce message, donc faut que j'attende ce soir pour voir

Je te propose l'ordre suivant dans les bâtiments, qui reprend celui de ma construction :

1/ bloc grand hall / cloitre
2/ bloc grande tour / cour carrée
3/ bloc tour + cloitre à la fontaine
4/ bloc église / tour de l'astronomie

Bloc grand hall

J'ai choisi comme point d'origine le côté inférieur gauche. Je décompose en 4 séries de coordonnées correspondant au corps du bâtiment (1.1), puis l'avancée avec arcade (1.2), détail de l'arcade (1.3) et enfin le cloitre (1.4).

1.1 - corps du bâtiment

(0,0,0)
(15,8, 0,0)
(0, 7,2, 0)
(15,8, 7,2, 0)

Hauteur des murs : 9,4 unités
Hauteur du toit : 7,2 unités

1.2 - avancée avec arcade

(15,8, 1,1, 0)
(17,8, 1,1, 0)
(15,8, 6,1, 0)
(17,8, 6,1, 0)

Hauteur des murs : 9,4 unités
Hauteur du toit : 4 unités

1.3 - détail de l'arcade

(16,8, 2,1, 0)
(16,8, 5,1, 0)
(17,8, 2,1, 0)
(17,8, 5,1, 0)

Hauteur des murs : 9,4 unités
Rond démarre à 9,4 unité, 0,5 unité de hauteur

1.4 - cloitre

Extérieur
(15,8, 1,1, 0)
(15,8, -2, 0)
(29,8, -2, 0)
(29,8, 9,2, 0) (point de contact avec le milieu du pont principal)
(15,8, 9,2, 0)
(15,8, 6,1, 0)

Intérieur
(17,8, 0,7, 0) (intégrant une colonne de 0,4*0,4 unité de décor collée contre l’arcade)
(17,8, -0,4, 0)
(28,2, -0,4, 0)
(28,2, 7,2, 0)
(17,8, 7,2, 0)
(17,8, 5,5, 0) (intégrant une colonne de 0,2*,02 unité de décor collée contre l’arcade)

Voilà à ce stade pour la structure de cette partie : hésite pas à me dire si c’est bien ce que tu attends ou si y’a des incohérences….

J’envoie la partie déco (cheminées, fenêtres colonnes) bientôt.

@+

[keroliver]

...On avance, on avance, on avance.
C'est une évidence :
On a pas assez d'essence
Pour faire la route dans l'autre sens.
On avance.
On avance, on avance, on avance.
Tu vois pas tout ce qu'on dépense. On avance.
Faut pas qu'on réfléchisse ni qu'on pense.
Il faut qu'on avance.....

fichier supprime.

[Dudulepiot]

Bah notre devise c'est patience et minutie, on prend le temps qu'il faut...

En tout cas très sympa à ce stade, si tout est à l'avenant ça va rendre très chouette !!! Mine de rien, j'en profite pour me ballader dans meta, pour découvrir ce nouvel univers et ça donne drôlement envie....

Bon, je viens de me rendre que en mesurant la déco que j'ai fait une erreur de conversion concernant les garde corps des deux ponts En fait c'est pas 0,2 mais 0,4 unité. Je te le signale ici et je le corrige dans la série de coordonnées au-dessus (ça modifie aussi 2 mesures dans l'emplacement du cloître car les colonnes ont le même gabarit et j'ai fait la même erreur). Le reste est correct

J'envoie la suite du grand hall dans la journée.

@+

[keroliver]

C'est note pour les garde corps des deux ponts.

[keroliver]

Pour info,

Le terrain est fini (C'etait facile)
Les 3 blocs sont finis (facile aussi)
Les rochers... les formes sont a peaufiner... pas facile a trouver un equilibre entre simplicite des formes et realisme.
Le pont 1. pas de problemes. Les arches seront en 3D
Le pont 2. a detailler quand les rochers seront finis. besoin de plus de coordonnees et des 4 points de contact ( 2 avec chaque bloc)
Les batiments 1.1, 1.2, et 1.3 sont finis. Arcade amelioree.

Je suis pret pour les autres batiments.

Je suggere aussi de commencer a collecter des photos de ce chateau pour creer les textures.

A+

[Dudulepiot]

pas de soucis pour les photos : entre celles que j'ai pris directement sur site et celles collectées sur internet y devrait y avoir de quoi faire

parlons un peu déco de ce grand hall.

1.1– colonnes

11 grandes colonnes de chaque côté + 1 petite sur face avant (voir photo)

hauteur totale : 12 unités
début pyramide : 10,4 unités
Espacement :1,2 unité

Petite colonne sur face devant :
hauteur totale : 5 unités
début pyramide : 3,4 unités

1.2 – fenêtre toit (24)

Triangle : 2 unité de longueur, 1 unité de haut

Espacement basé sur les pointes : 2,5 unités
Position pointe haut gauche en partant arête du toit : 2 unité hauteur, 1, 5 de longueur

1.3 – cheminées (3)

les 2 encadrant le bâtiment
hexagone de 0,6 unité de côté, 4 unités de hauteur
toit 1,7 cm de hauteur
positionnement arête toit : 2unités

cheminée centrale
hexagone de 1 unité de côté, 3 unités de hauteur
toit 9,2 unitésde hauteur
positionnement arête toit : 7 unités

1.4 – grande fenêtre derrière bâtiment

0,5 unité de profondeur
longueur 1 : 2,5 unités
longueur 2 : 2 unités
Hauteur 1 : 7 unités
Hauteur 1 : 2 unités

1.5 – arcade

cheminée
hexagone de 0,4 unité de côté, 3 unités de hauteur
toit 1,2 de hauteur
positionnement arête toit : 2 unités

2 colonnes de chaque côté (gabarit identique)

avec horloge + entrée (voir photos)

@+ pour la suite

[Dudulepiot]

Et pour finir ce bloc, déco du cloitre / grosse tour ronde / bâtiment de liaison avec la grande tour…

Cloitre
Pour figurer les arches, j’ai fait des bandes de 3 unités de hauteur et de 0,4 unité de largeur répartie sur l’extérieur et l’intérieur. C’est assez simple, je pense qu’une photo est plus parlante :

Grosse tour ronde

Hauteur : 3,6 unités
Diamètre : 19 unités
Hauteur du toit : 2,8 unités

Bâtiment de liaison

Hauteur : 9,4 unités
Profondeur : 2 unités
Toit : 2 unités hauteur
Positionnement : 0,4 unité à partir du début de la façade de derrière (juste après la colonne).


Voilà qui devrait terminer ce premier bâtiment : dis moi si tu as besoin de compléments.

La suite sera la grande tour (l’emblème du château) et la cour carrée.

@+

[Dudulepiot]

Alors on commence le second bloc, constitué de la grande tour et de la cour carrée

2 - Grande tour

Composée de 4 éléments : cylindre central, cylindre créneaux, toit, bureau Dumbledore

2.1 cylindre central

Hauteur : 28 unités
Circonférence : 37 unités
Relief milieu tour : même diamètre, 0,5 unité de hauteur, positionné à 9 unités en partant du bas

2.2 cylindre créneaux

Hauteur : 5 unités (dont 1 pour la réalisation des créneaux)
Circonférence : 41 unités
Posé sur le toit du 1er cylindre

2.3 Toit

Hauteur : 20 unités
Composé de 8 faces dont la base est de 5 unités
27 fenêtres ayant le même gabarit que le grand hall (3*8) + 3 sous bureau Dumbledore

2.4 Bureau Dumbledore

1er bureau (sur toit) : 4 unités de hauteur, toit 3,2 unité de hauteur, positionnement sur toit : 7,6 unités
2 autres bureaux : 3 unités de hauteur, toit 3,2 unités de hauteur

Et deux photos prises sur site :

@ suivre avec la cour carrée...

[cafecomics]

C'est quand même rigolo cette tour, collée sur une tour, collée sur une une autre tour, elle même accrochée sur le toit de maman-tour !

En tous cas, le projet avance bien.

[keroliver]

Mise a jour:
Le batiment 1 est fini.
Debut du batiment 2.

Remarque:
A mon avis, dans les donnees que tu me donnes, il y a confusion entre diametre et circonference.
Par exemple, le cylindre central (avec un diametre de 37 unites) me parait enorme. (Diametre = Circonference / Pi)
Est ce que ce serait plutot une circonference de 37 unites et donc un diametre 11.8? Merci de confirmer.
Le reste est parfait. Du travail de pro!

fichier supprime.

[Dudulepiot]

Waouh : c'est impressionnant, j'adore

Par contre t'as raison je confonds diamètre et circonférence Vu le nombre de tours qu'on va faire dans les prochains temps, le bon terme va être plus qu'utile Je le corrige au-dessus...

Là je suis pas chez moi mais j'envoie la cour carré rapidos. Et au titre des bonnes nouvelles, j'ai dégoté sur internet une série de photos de la maquette pris par des journalistes belges pros, ça va sûrement servir en phase trois. Un exemple :

@+

[Dudulepiot]

Début de la tour carrée

Par définition dans un carré y’ 4 blocs. Je commence par celui démarrant derrière la grande tour pour terminer par celui avec l’arche devant.

Concernant les crénaux sur les 4 côtés extérieurs, bande de deux unités pliée au milieu et créneau façonné sur ½ unité

Bloc 1


Hauteur : 10 unités
Longueur extérieure : 20 unités
Longueur intérieure : 14 unités
Profondeur : 6 unités

Toit : 5 unités de hauteur, 17 de longueur

Cheminée : 3 unités de hauteur, gabarit 1*1 unité
Positionné sur la 5ème unité en partant de la tour

Bloc 2

photo (1).JPG (37.26 Kio) Vu 3762 fois

Hauteur : 10 unités
Longueur extérieure : 29 unités
Longueur intérieure : 17 unités
Profondeur : 6 unités

Toit : 5 unités de hauteur, 23 de longueur

2 fenêtres (en symétrie sur le côté extérieur) : 4 unités de longueur plié en deux, 1 unité de hauteur
Positionnement : pointe à 2 unités en partant du bas, pointe début 5ème unité arête toit

Bloc 3

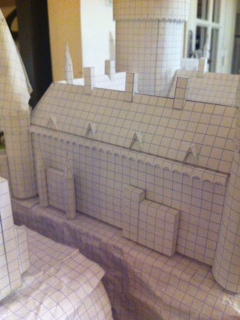

photo (2).JPG (37.32 Kio) Vu 3762 fois

Hauteur : 10 unités
Longueur extérieure : 29 unités
Longueur intérieure : 17 unités
Profondeur : 6 unités

Toit : 5 unités de hauteur, 23 de longueur

3 cheminées (cf. ci-dessus) espacées de 5 unités

4 fenêtres (cf. ci-dessus) réparties équitablement sur la longueur (6unités d’espacement)

1er bâtiment bas (profondeur 1 unité)
Bloc 1 : 5 de hauteur, 4 de longueur
Bloc 2 : 6 de hauteur, 2 de longueur

2ème bâtiment bas (profondeur 1 unité)
Bloc 1 : 5 de hauteur, 4 de longueur
2 tours de chaque côté : : hexagone de 0,6 unité de côté, hauteur de 5,5 unités, toit de 3,4 unités

Bloc 4

photo (3).JPG (35.57 Kio) Vu 3762 fois

Hauteur : 10 unités
Longueur extérieure : 20 unités
Longueur intérieure : 14 unités
Profondeur : 6 unités

Toit : 5 unités de hauteur, 17 unités de longueur
1 cheminée (cf. ci-dessus) positionnée sur l’unité 6 à partir de la tour

Petite tour : hexagone de 0,6 unité de côté, 3 unités hauteur, toit de 3,4 hauteur, positionnée sur l’unité 15 à partir de la tour

photo (4).JPG (39.35 Kio) Vu 3762 fois

Arcade
5 unités de longueur
8 de hauteur, rond démarre à 6 unités
Positionnement collé début mur intérieur faisant jonction bloc 3 et 4


La suite : les 3 tours des coins et le bâtiment de jonction avec la tour de l’horloge

@+

[Dudulepiot]

Fin de cette cour carrée, avec les tours et le bâtiment de jonction.

Comme d’hab’, je procède dans le sens des aiguilles d’une montre, en commençant par la tour de jonction bloc 1 / 2. Chaque tour s’encastre dans le bâtiment avec 2 unité de chaque côté, non prise en compte dans les circonférences ci-dessous.

Tour 1

photo (3).JPG (32.73 Kio) Vu 3752 fois

Circonférence : 10 unités
Hauteur : 10 unités

Créneaux
Circonférence : 11 unités
Hauteur : 1 unité

Toit : 8 unités

Tour 2

photo (2).JPG (35.95 Kio) Vu 3752 fois

Circonférence : 10 unités
Hauteur : 16 unités

Créneaux
Circonférence : 11 unités
Hauteur : 3 unités

Toit : 7,5 unités

Tour 3


Circonférence : 10 unités
Hauteur : 12 unités

Créneaux
Circonférence : 11 unités
Hauteur : 3 unités

Toit : 13 unités

Tour 3 bis

Circonférence : 5 unités
Hauteur : 7 unités

Toit : 6 unités

Positionnement : bas de la tour sur le bas des créneaux tour 3

Maintenant le bâtiment de liaison entre la cour carrée et la tour de l’horloge. Je te mets les dimensions de la maquette mais aussi une photo du modèle car je n’ai pas réussi à recréer l’arrière arrondi (si tu peux faire un petit miracle )

Bloc 1

photo (1).JPG (33.25 Kio) Vu 3752 fois

Longueur : 6 unités
Profondeur : 4 unités
Hauteur : 7 unités
Cassure : 5 unités
Toit : 2 unités de hauteur

Positionnement au milieu du toit du bloc 2 de la cour

Bloc 2

Longueur : 5 unités
Profondeur : 3 unités
Hauteur : 3,6 unités
Rond : 1 unité
Toit : 2 unités de hauteur

@+ avec la tour de l’horloge…
