Prototype maquette Elios - Ulysse 31 [TERMINE]

[Laul59]

C'est bien beau de créer des modèles de maquettes, mais encore faut-il les tester !
C'est ce que j'ai décidé de faire ici en images avec ma navette d'Ulysse 31.
Je ne vais pas tout expliquer vu que c'est déjà dans la notice, uniquement les points qui poseraient éventuellement problème.

En route !

Bras central terminé

[Laul59]

La suite :

A la prochaine !!

[Michel cerfvoliste]

Super propre ton montage !

Bravo Laul59 !

Bonne et belle suite, Michel

[Laul59]

Merci du compliment

La suite, très détaillée histoire de montrer la technique que j'utilise, et découverte du premier bug de conception, pas grave du tout heureusement :

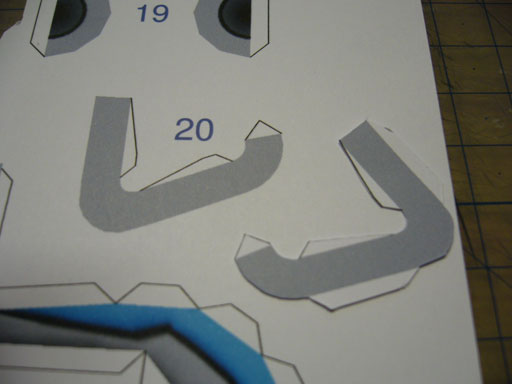

Il manque les pattes qui permettront de coller sur le fuselage

Du coup deux possibilités : soit je les ajoute au découpage, soit je les ajoute par la suite par collage. Je choisis les deux

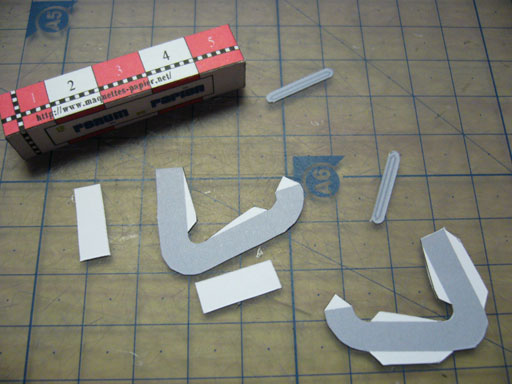

Toutes les pièces découpées, on voit bien les pattes à rajouter pour un des deux supports.

J'utilise une pointe très fine pour positionner les plis à marquer sur l'envers

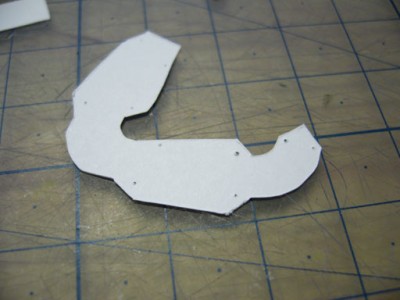

Ici tous les petits trous

Que je relie à l'aide d'une pointe moins fine et emoussée

[Laul59]

Ensuite :

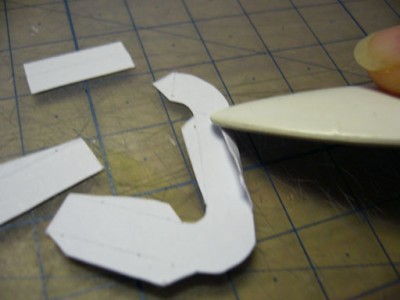

Marquage des plis au plioir

Marquage des bords au feutre pointe pinceau

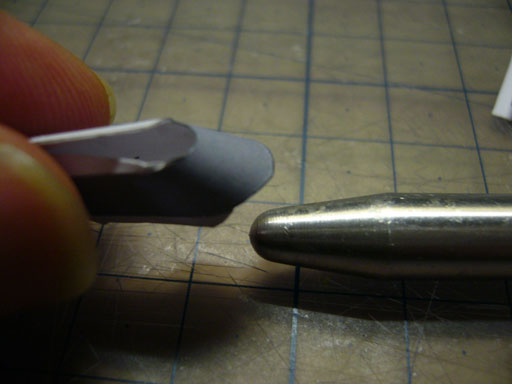

Mise en forme des arrondis avec ce que j'ai sous la main

Je dépose une pointe de colle rapide Aliphatique à l'aide d'un cure-dent

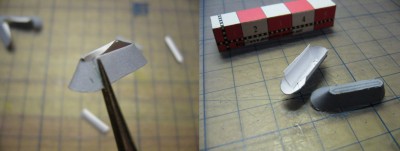

Court maintien avec les brucelles, et résultat après avoir posé le dessus

[Laul59]

On continue

Les ailerons formés et collés sur leur support

La cabine, les plis ne sont pas marqués

Et on assemble le tout : la cabine...

... les ailerons...

... et le bras central.

[Laul59]

Et pour finir cette partie avant d'attaquer le bas :

[colinot]

la suite! la suite! la suite^^. c'est vraiment un beau modéle. très réussi.

[Laul59]

Merci

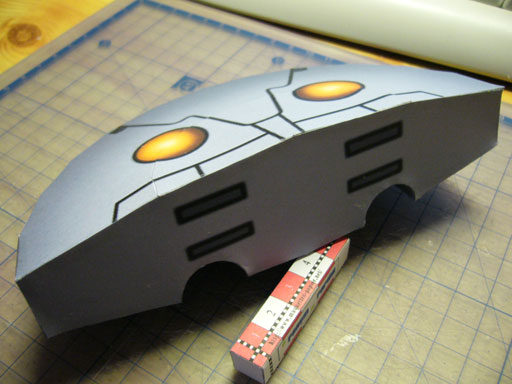

Petite mise à jour après un long week-end :

[Laul59]

La légère avancée du jour :

[Laul59]

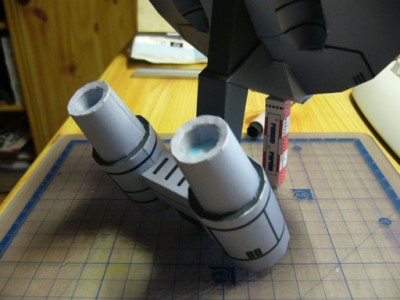

Progression du jour :

Une petite astuce pour être sur de garder une base du cône bien ronde au collage

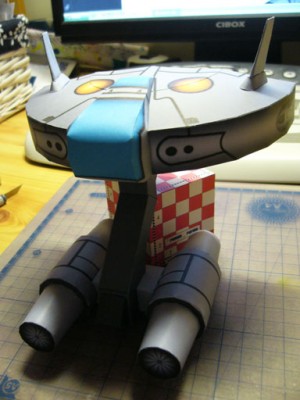

Lààaaa ça commence à avoir de la gueule !!

A demain

[nati]

il est chouette bravo beau montage!

[colinot]

super idée le coup du trace cercle , j'y aurai jamais penser. dire que je galérer à chaque fois avec les roues alors que j'avais la soluce sous les yeux(enfin dans mon tiroir plutôt ) merci pour cette astuce. d'ailleur tu devrais la mettre dans "technique et savoir faire", ça peut aider beaucoup de monde . en tout cas le rendu des couleur et superbe. t'as fait les texture toi même ou alors t'a fais des capture d'écran du dessin animé?

[didier69]

De plus en plus beau ! Faut vraiment que je l'imprime ce modèle .

[Laul59]

Merci bcp

Bah oui, ça m'a bien rendu service cette astuce depuis que je l'ai "trouvée" par hasard.

Quant aux textures, je les dessine moi-même en me basant sur des captures du dessin animé. je les faisait sous toshop mais le résultat était baveux et pixellisé, du coup j'ai repassé celle ci en vectoriel, et dorénavant je ferais directement en vectoriel. Et le rendu des couleurs, c'est grace au fameux papier DCP de clairefontaine... une pure merveille

Allez, je m'y remet !
